CMCC RAX3000QY TTL刷机教程

开篇

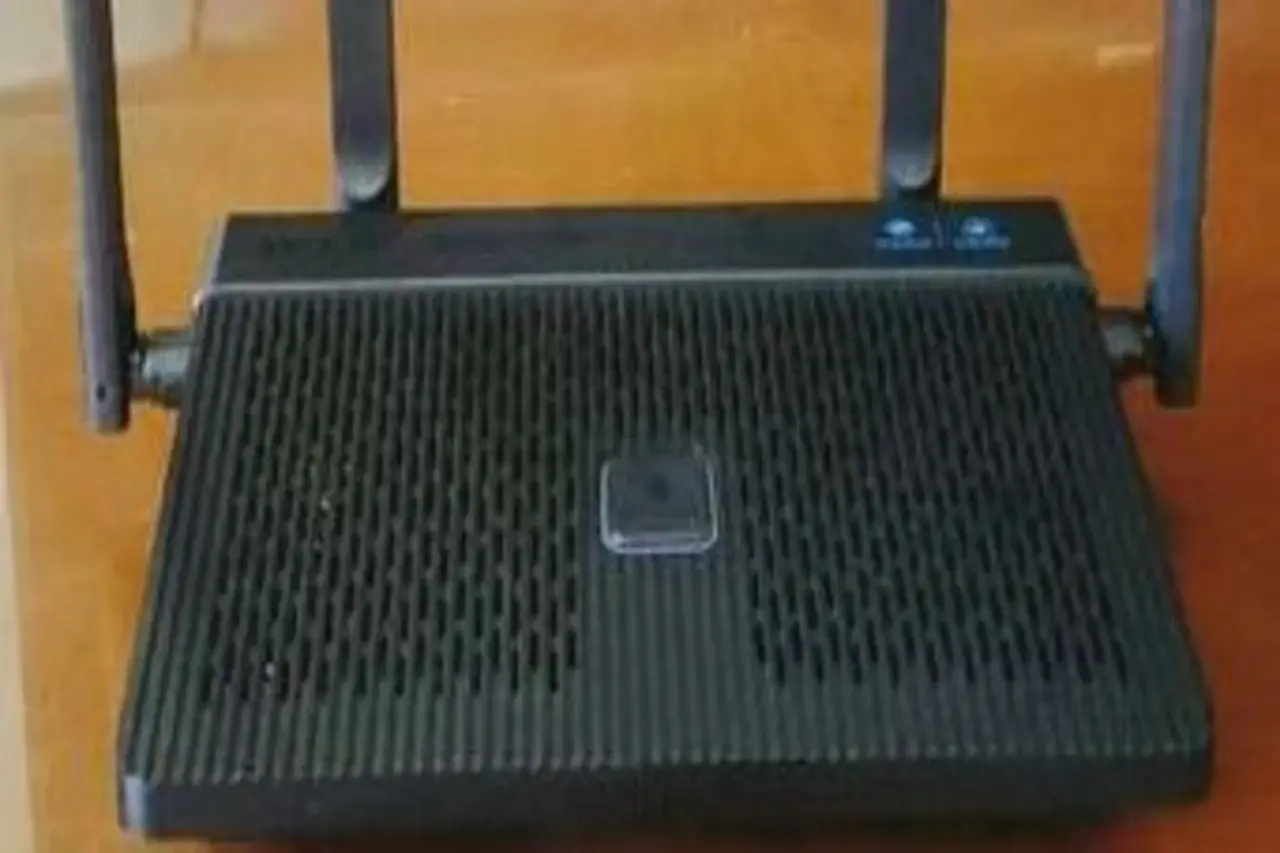

CMCC RAX3000QY是中国移动推出的一款入门级WiFi 6路由器，主打高性价比。其最大特点是硬件配置与红米AX3000几乎一致，而价格在二手市场通常只需几十元，因此被许多爱好者称为“捡垃圾”神器。为了让这款路由器具备更强的可玩性，本教程将详细介绍如何通过TTL方式为其刷入第三方系统Nwrt。

一、准备

在开始之前，请确保准备好以下软硬件：

1. 硬件工具：CH340C（USB转TTL模块）及杜邦线（公对母）、螺丝刀、塑料拨片（用于拆机）。
2. 软件工具：CH340驱动、TFTPD64、PuTTY或MobaXterm（选择一个即可，推荐MobaXterm）。
3. 固件文件：提前下载好所需的Nwrt固件及后续步骤需要用到的Uboot文件。

CMCC RAX3000QY TTL刷机工具

TTL刷机工具、Nwrt固件、Uboot文件。

二、电脑网络设置

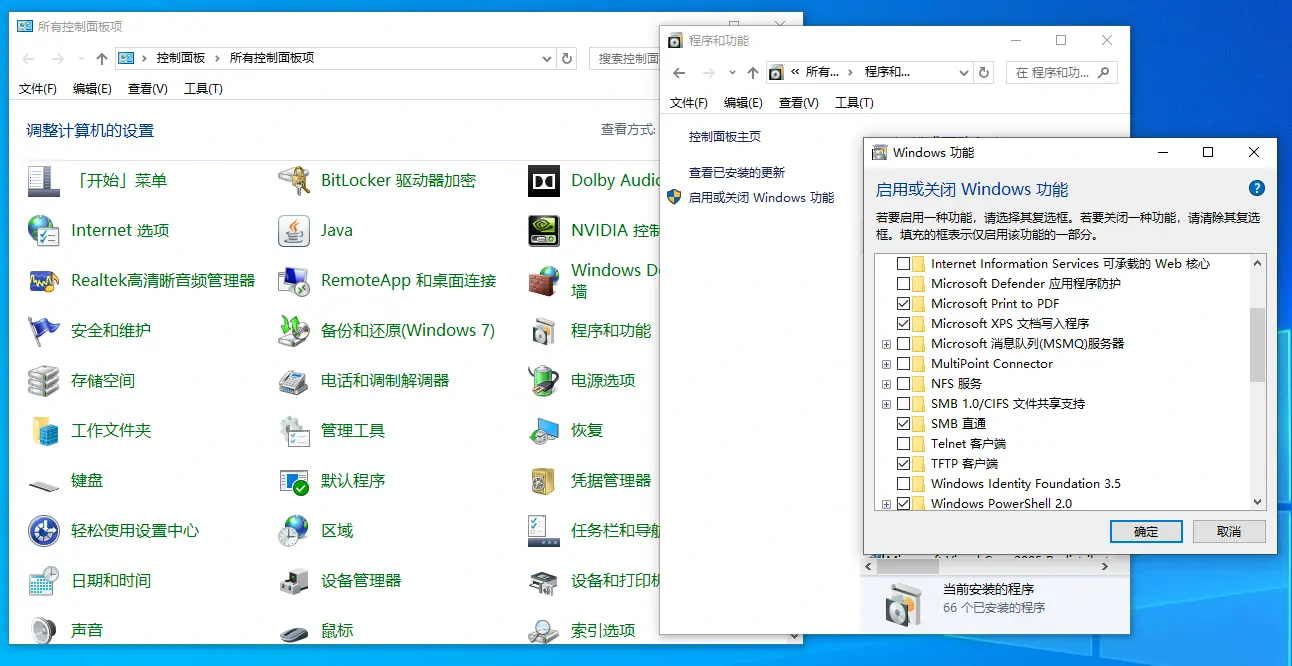

首先，对电脑的网络和防火墙进行设置，以确保刷机过程顺利进行。

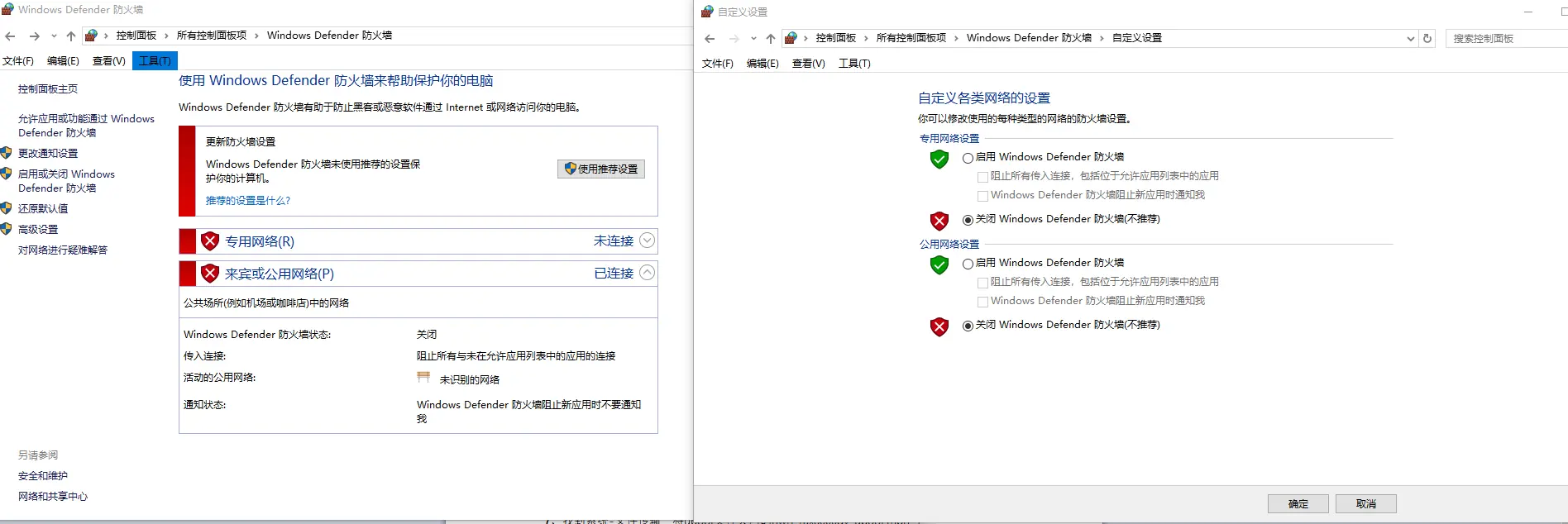

2.1 关闭防火墙

1. 打开Windows控制面板，将窗口右上角的“查看方式”设置为“大图标”。
2. 找到并点击“Windows Defender防火墙”。
3. 在左侧菜单中，点击“启用或关闭Windows Defender防火墙”。
4. 分别将“专用网络设置”和“公用网络设置”下方的选项，都设置为“关闭Windows Defender防火墙(不推荐)”。
5. 点击“确定”保存设置。

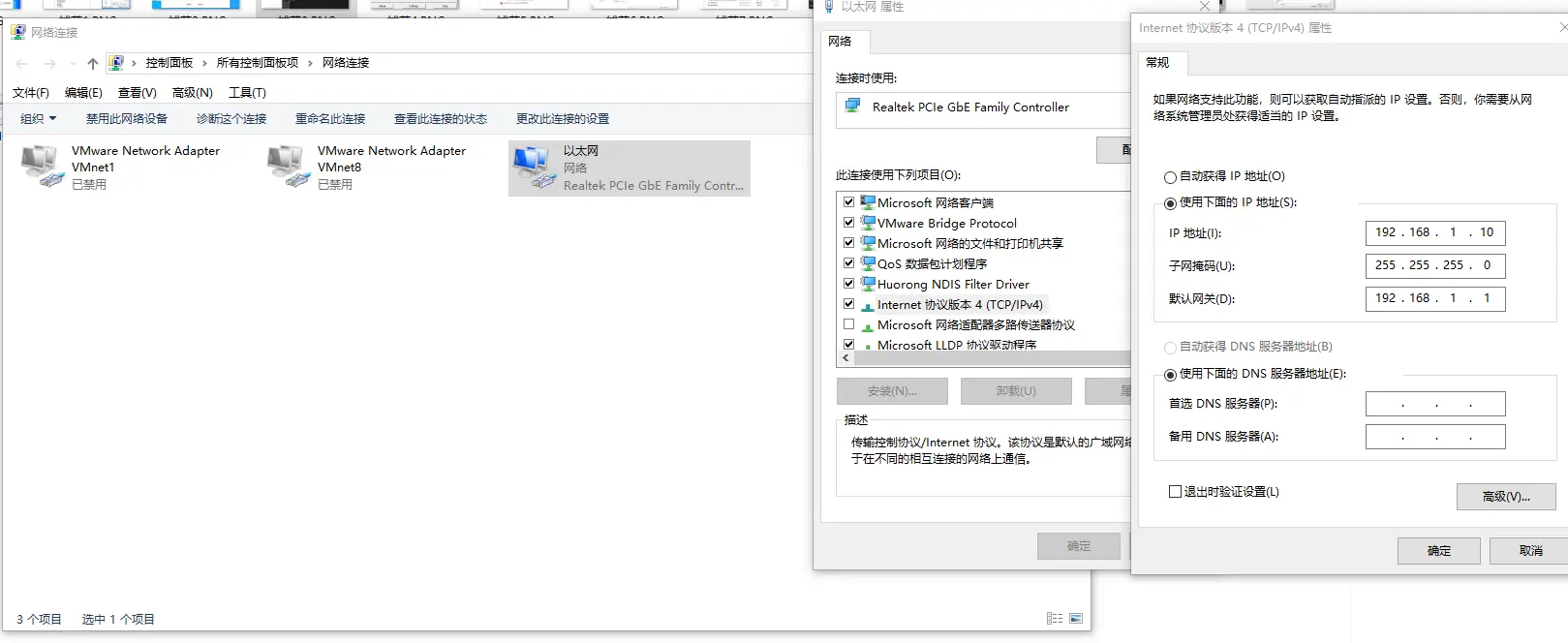

2.2 设置静态IP地址

操作步骤：

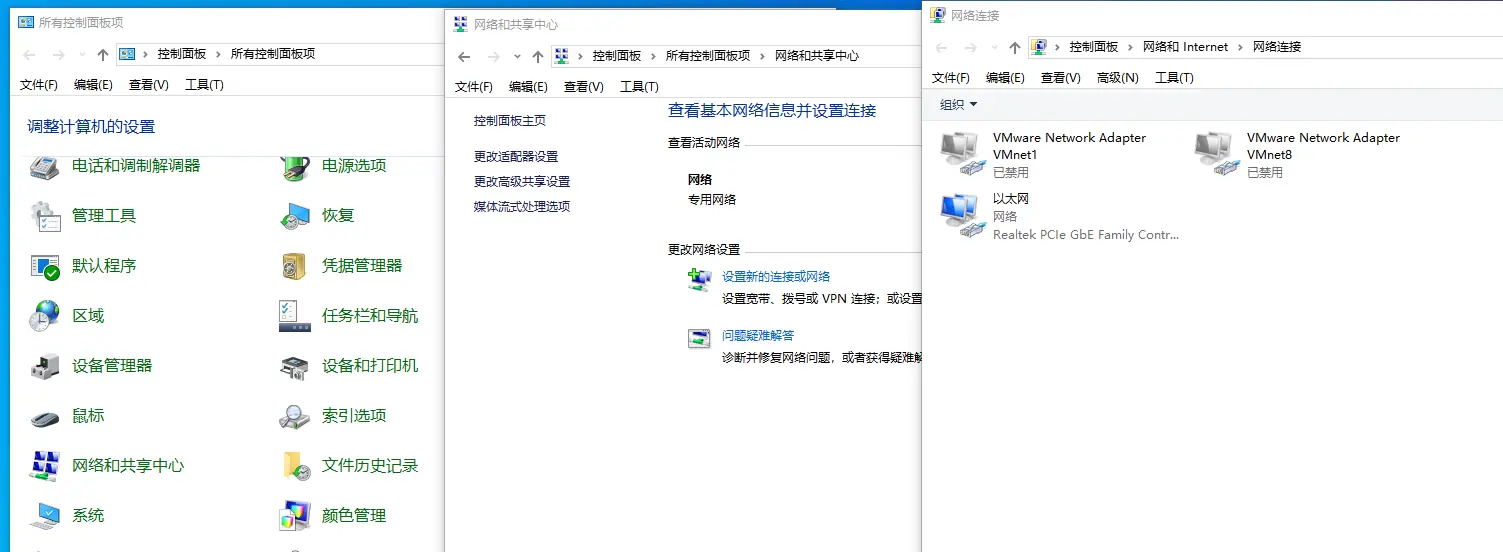

• 步骤1：回到控制面板，打开“网络和共享中心”。



• 步骤2：点击左侧的“更改适配器设置”。
• 步骤3：找到当前连接的网络（Win10/11通常为“以太网”），右键点击它，选择“属性”。
• 步骤4：在弹出的属性窗口中，双击“Internet 协议版本 4 (TCP/IPv4)”。



• 步骤5：在弹出的窗口中，进行以下设置：
  • 选择“使用下面的IP地址”。
  • 在对应栏目中填入以下信息：
    • IP地址："192.168.1.10"
    • 子网掩码："255.255.255.0"
    • 默认网关："192.168.1.1"
• 步骤6：点击“确定”保存所有设置。

三、硬件连接与软件配置

3.1 硬件连接

请按照以下顺序完成硬件连接：

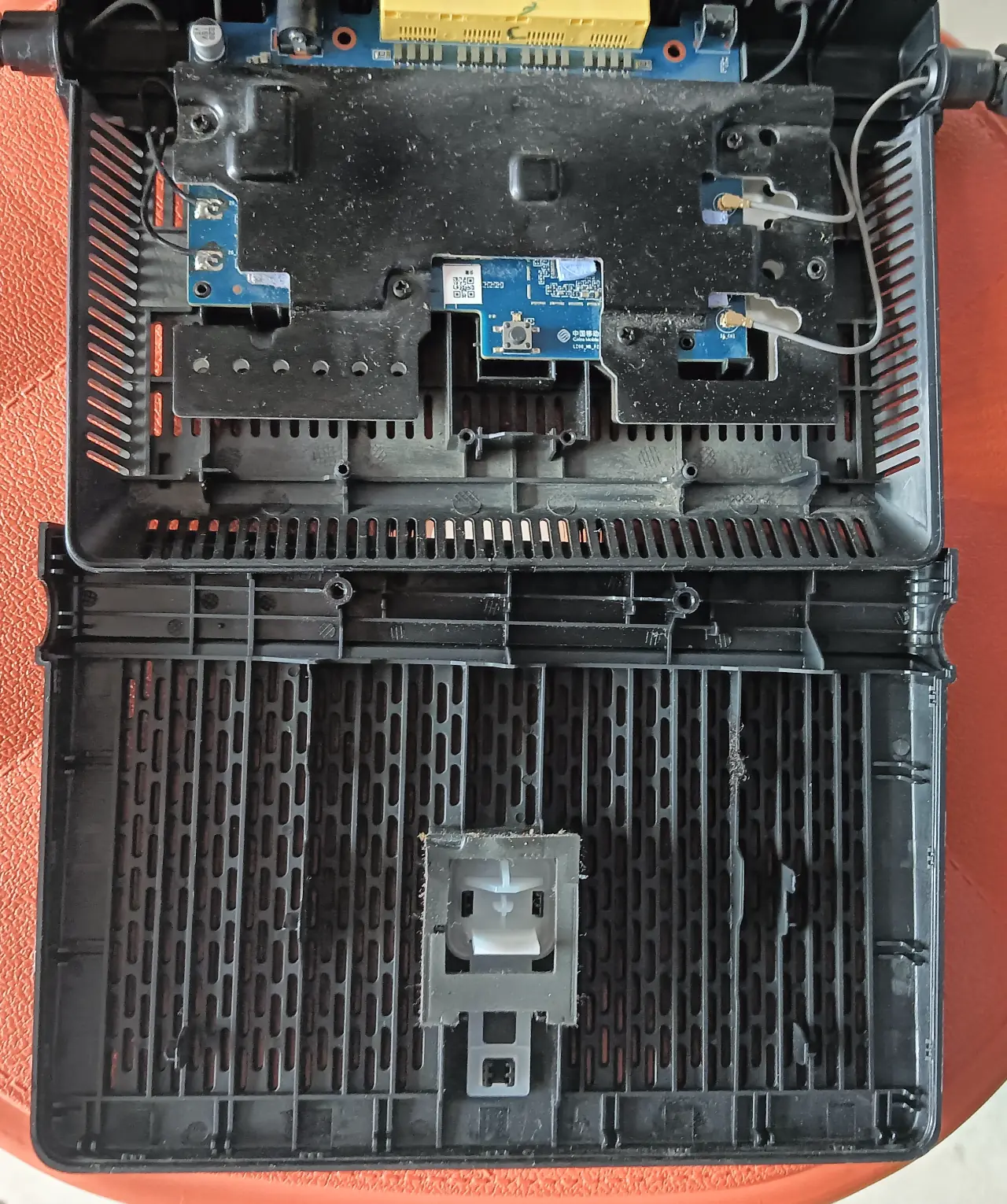

1. 拆机：使用螺丝刀和塑料拨片拆开路由器外壳。

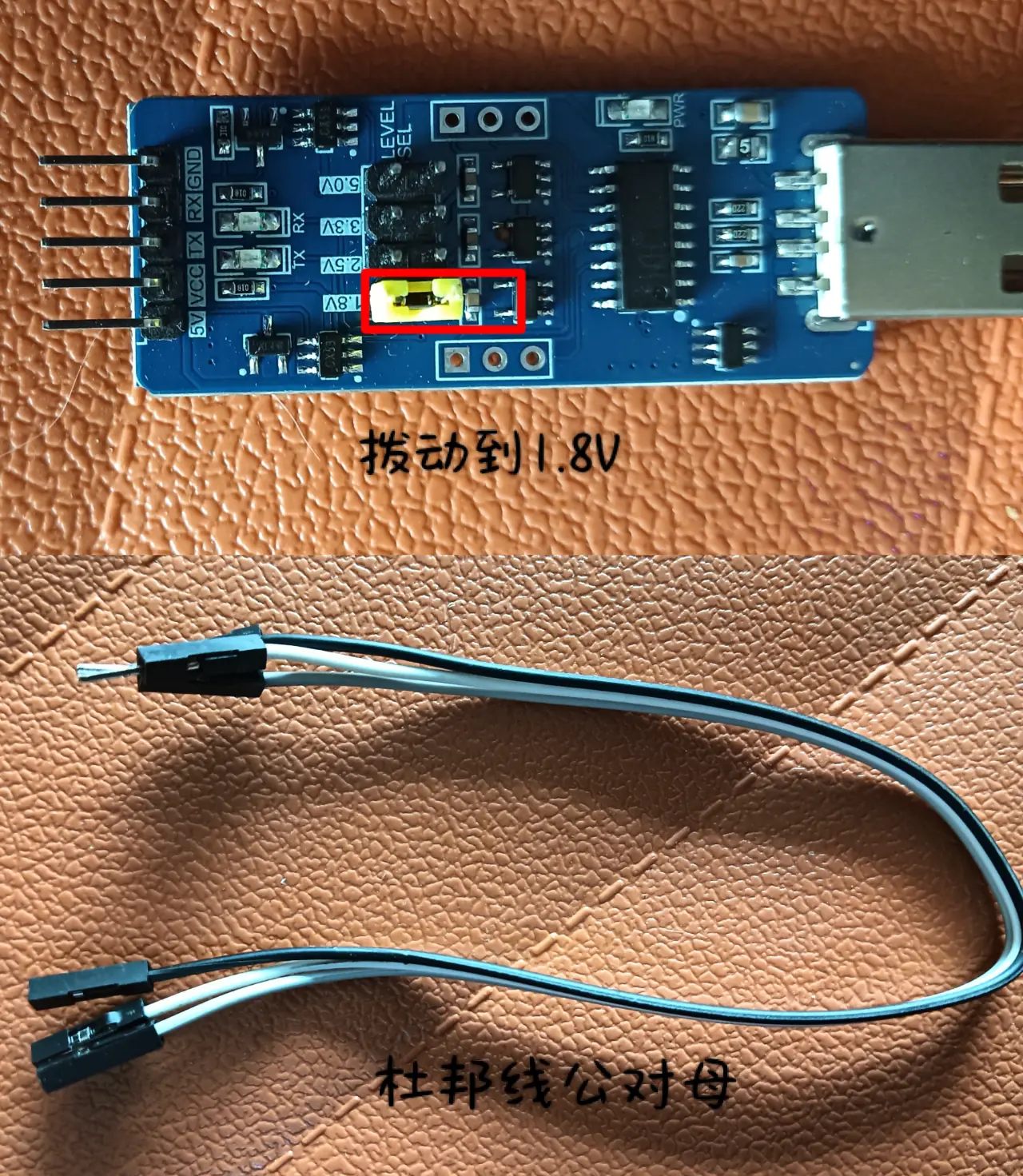

2. 设置TTL模块电压：将CH340C模块上的跳线帽调整到1.8V电压档位。

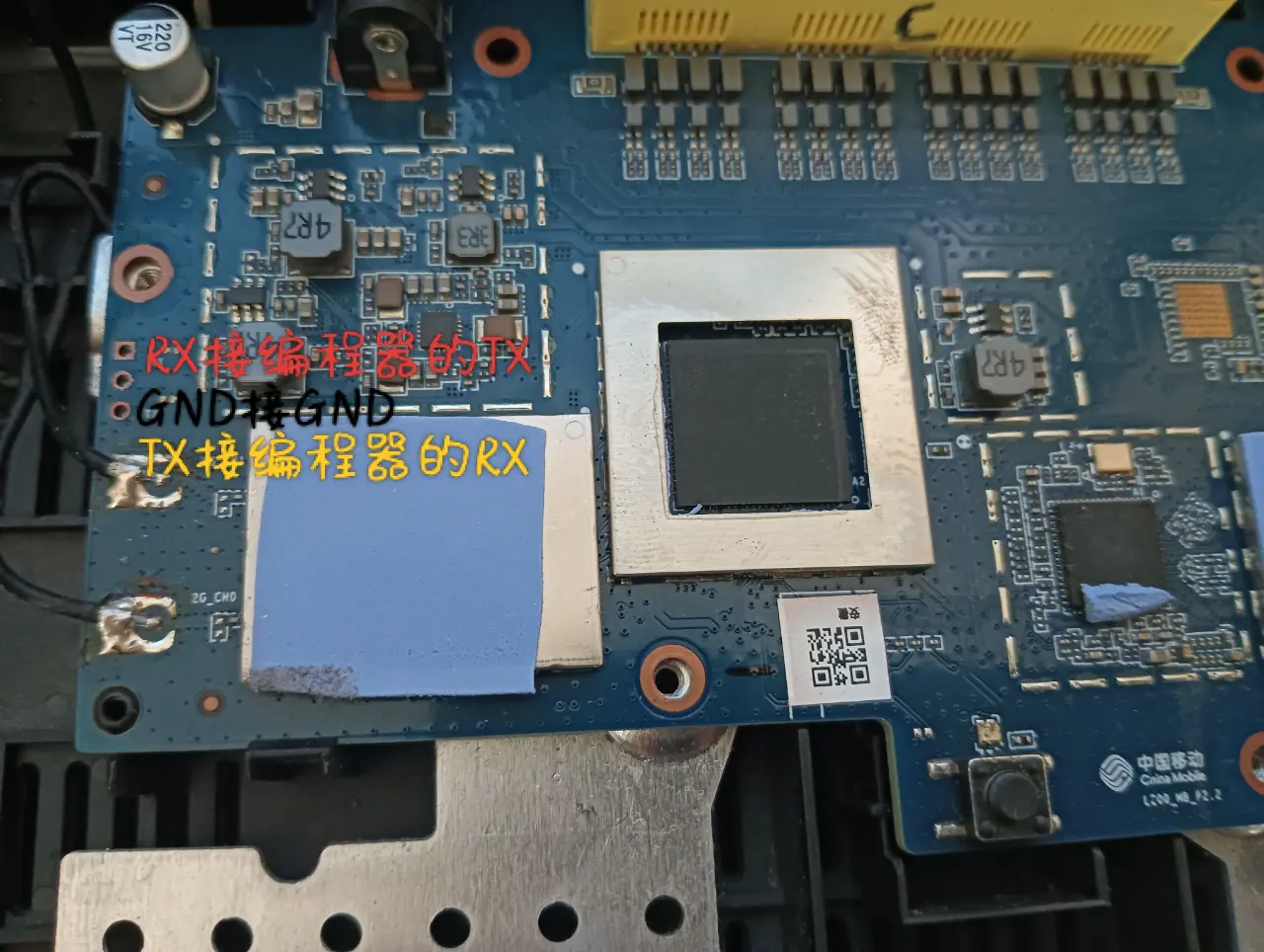

3. 连接TTL线：根据图片上的标注，用杜邦线连接CH340C与路由器。连接关系为：
   • CH340C GND -> 路由器 GND
   • CH340C TX -> 路由器 RX
   • CH340C RX -> 路由器 TX

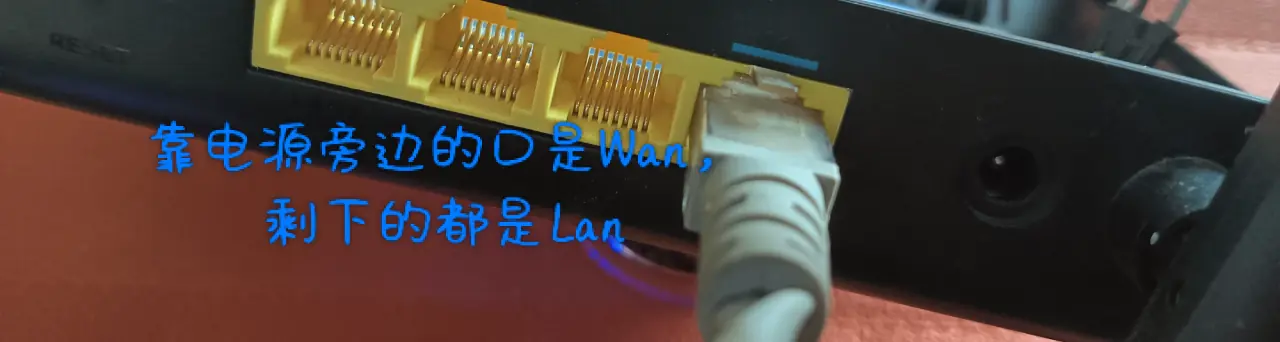

4. 连接网线：用一根网线，将电脑的网口与路由器的WAN口连接。



3.2 软件配置

在电脑上进行以下设置：

1. 安装驱动与查看端口：
   • 运行“CH341SER.EXE”安装CH340C的USB转TTL驱动。
   • 将CH340C模块插入电脑USB口。

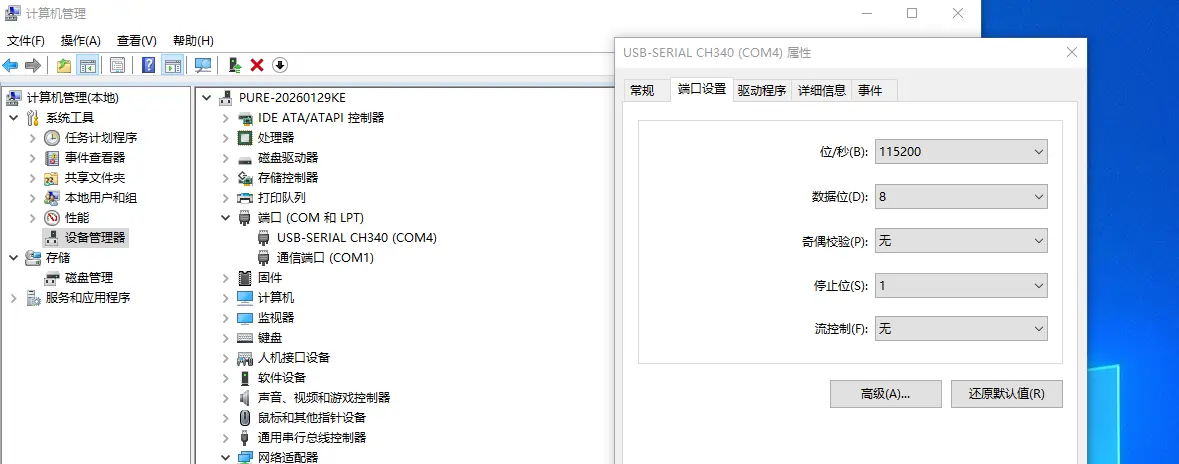

   • 打开设备管理器（右键“此电脑” -> “管理” -> “设备管理器”），展开“端口(COM和LPT)”，记下CH340C对应的COM端口号（例如COM4）。
   • 右键点击该端口，选择“属性” -> “端口设置”，将“每秒位数”设置为115200，其余保持默认。



2. 配置串口终端：

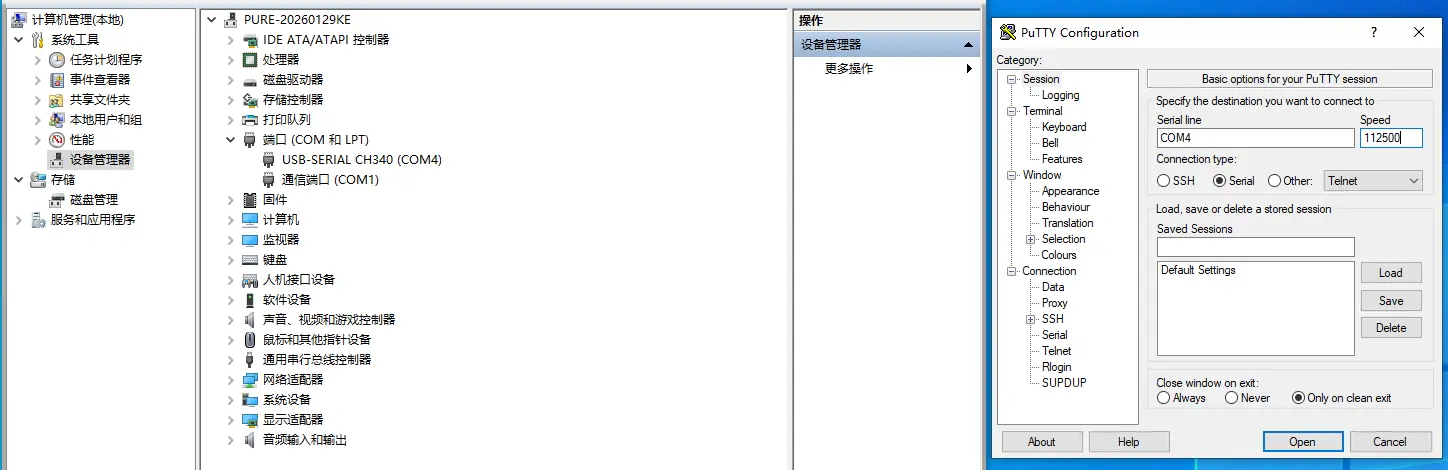

   • 使用PuTTY：选择“Serial”，设置“Serial line”为对应的COM端口（如COM4），速度设为115200，点击“Open”。

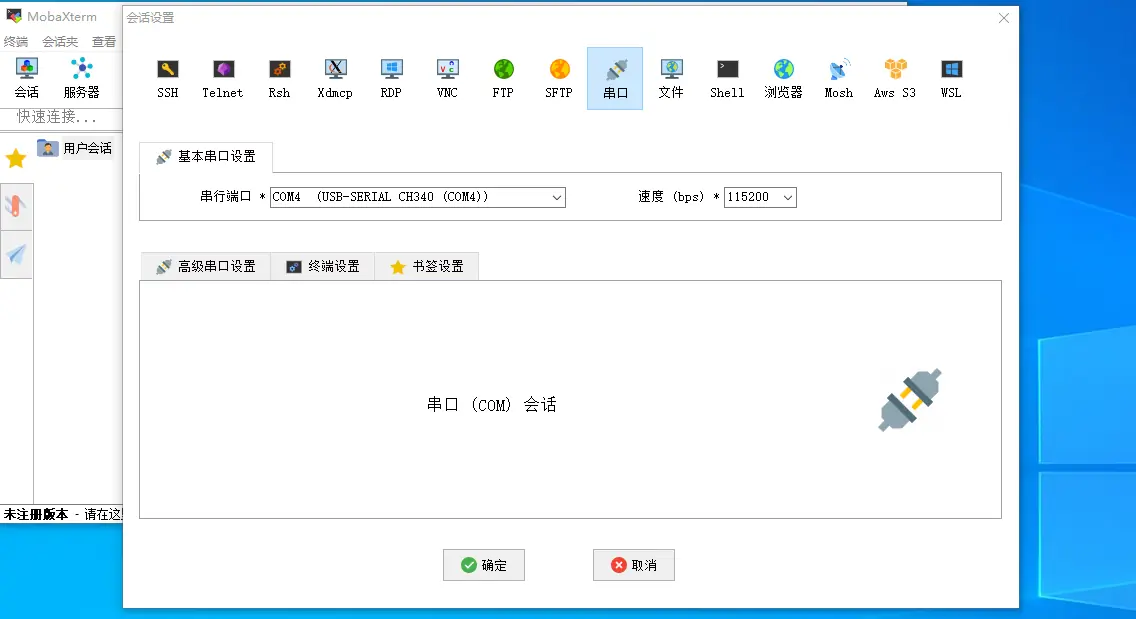

   • 使用MobaXterm：点击“会话” -> “会话设置” -> “串口”，选择对应的COM端口，速度设为115200，点击“确认”。

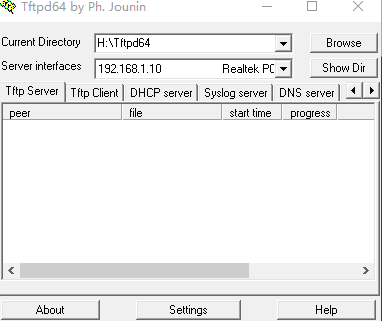

3. 配置TFTP服务器：
   • 打开“tftpd64.exe”软件。
   • 在“Current Directory”一栏，选择你存放Nwrt固件文件的文件夹。
   • 在“Server Interfaces”下拉菜单中，确保选择的是你电脑的IP地址："192.168.1.10"。
   • 其他设置保持默认即可，软件窗口保持打开。





四、通过 TTL 刷入初始固件

完成以上设置后，可以开始执行刷机命令。

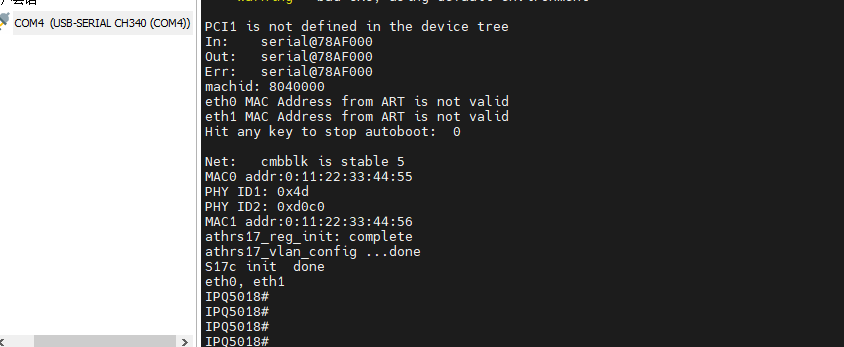

1. 通电并中断启动：
   • 在串口终端（Putty或MobaXterm 的窗口）打开的状态下，给路由器通电。
   • 通电瞬间，在终端窗口里连续、快速地按回车键，直到界面出现命令行提示符 "#ipq5018"。



2. 执行刷机命令：
   • 依次输入以下命令（每输入一行按一次回车）：

setenv serverip 192.168.1.10

setenv ipaddr 192.168.1.1

tftpboot 0x44000000 Nwrt-QSDK12.2-2024-04-16-ipq50xx-ipq50xx_32-cmcc_rax3000qy-squashfs-nand-factory.bin

flash rootfs

注意：第三行命令中的固件文件名，请根据实际下载的固件名称进行修改。如果嫌文件名太长，可以将其重命名为简短名称，但命令中必须使用重命名后的准确名称。

3. 完成刷写：
   • 命令执行完毕后，终端会再次出现 "#ipq5018" 提示符，此时拔掉路由器电源。



4. 切换接口并启动：
   • 将连接电脑的网线从路由器 WAN 口换到任意一个 LAN 口，再插上路由器电源。
5. 进入后台：
   • 等待路由器启动，然后在浏览器中访问 "192.168.1.1"，即可进入Nwrt的后台管理界面，默认密码为 "password"。

五、刷入第三方Uboot

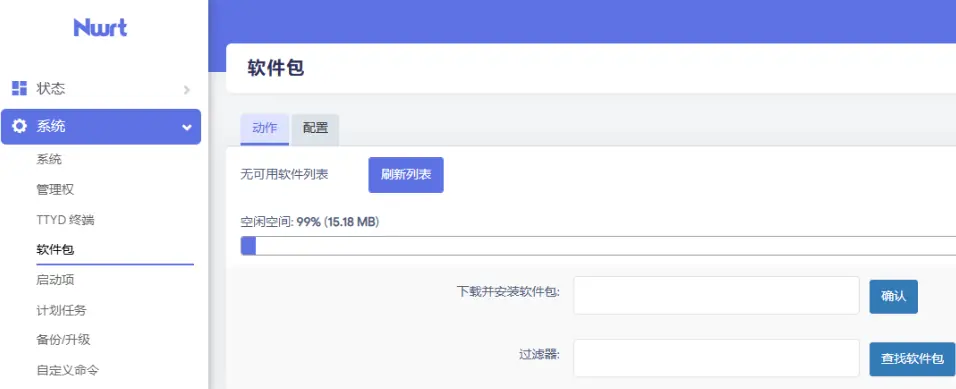

首次刷入的系统可能无法使用全部闪存空间。通过刷入第三方Uboot重新刷入固件即可解决此问题，并方便未来刷机。

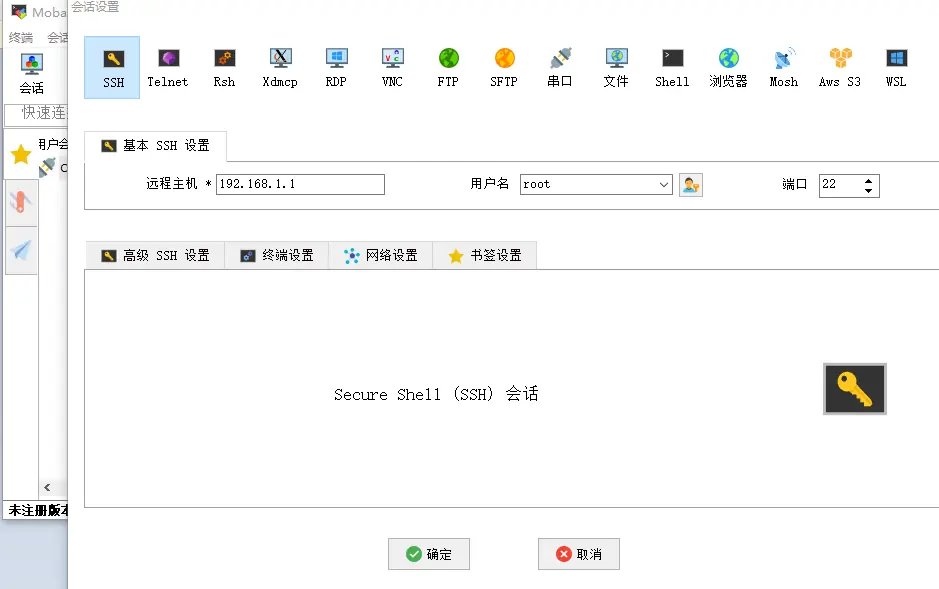

5.1 SSH连接路由器

1. 打开连接工具：打开 MobaXterm，点击“会话” -> “会话设置” -> “SSH”。



2. 配置连接参数：
   • 远程主机："192.168.1.1"
   • 用户名："root"
   • 端口保持默认22不变

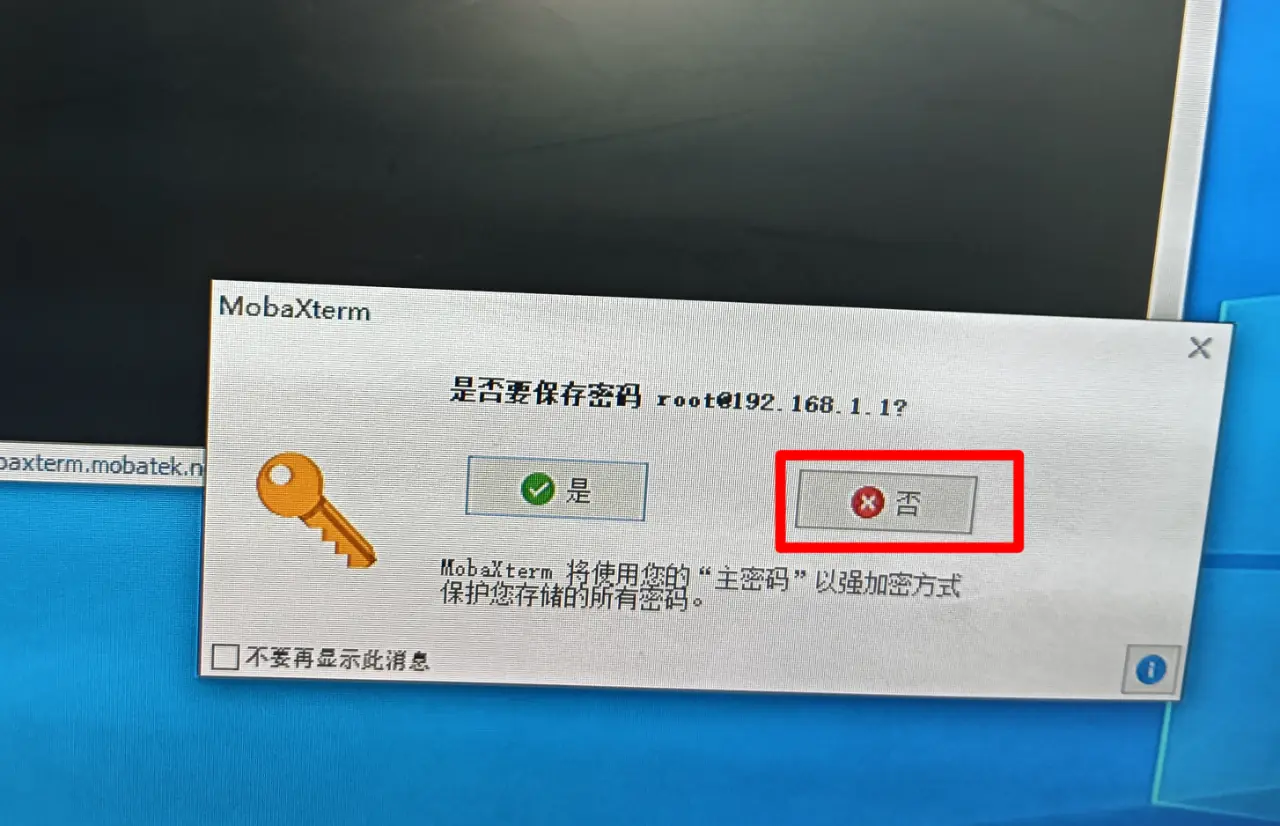

3. 连接并登录：点击“确认”，在弹出的窗口中输入密码 "password"，是否保存密码选择“否”。

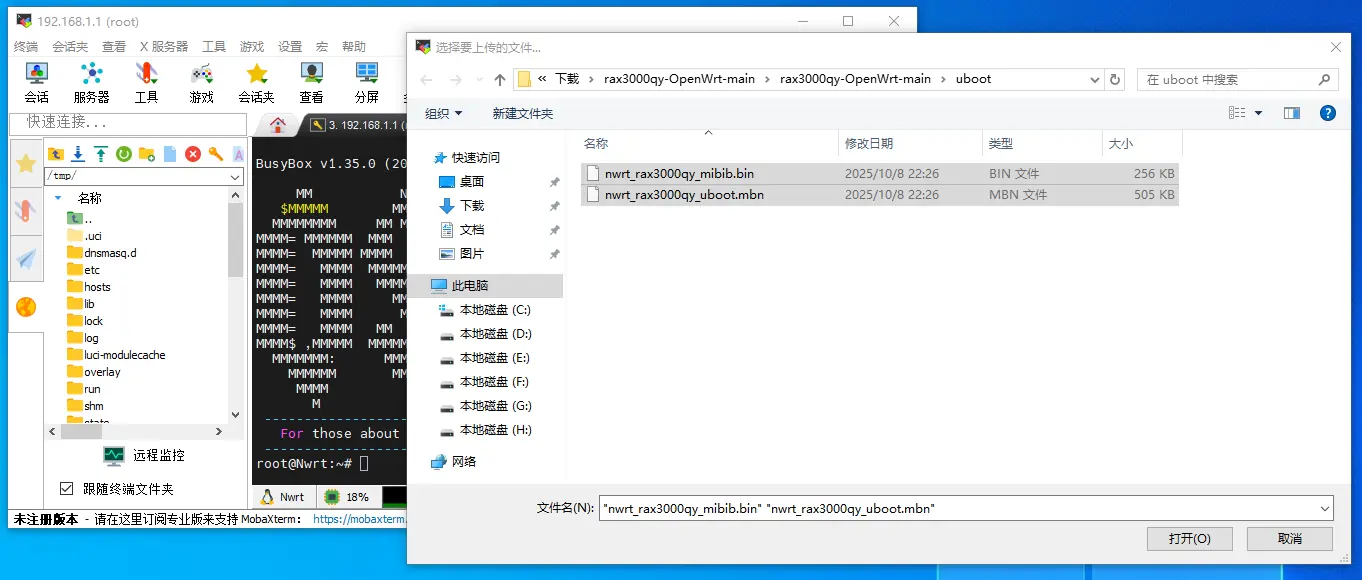

5.2 上传Uboot文件

1. 进入目录：连接成功后，在 MobaXterm 左侧的文件浏览器中，点击“SSH 浏览器”（橙色地球图标），进入 "/tmp" 目录。
2. 上传文件：点击“上传到当前文件夹”按钮（从左往右数第三个），将 "nwrt_rax3000qy_uboot.mbn" 和 "nwrt_rax3000qy_mibib.bin" 两个文件上传到此处。



5.3 执行刷入命令

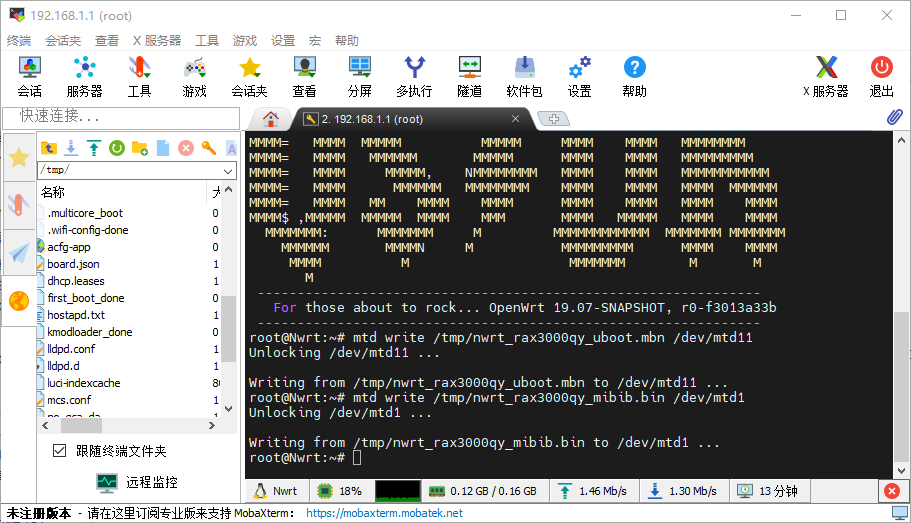

在 SSH 命令行中，依次输入以下两条命令（每次输入后按回车）：

mtd write /tmp/nwrt_rax3000qy_uboot.mbn /dev/mtd11

mtd write /tmp/nwrt_rax3000qy_mibib.bin /dev/mtd1

5.4 进入Uboot界面

1. 重启并中断：两条命令执行成功后，输入 "reboot" 命令重启路由器，并立即拔掉电源。
2. 进入恢复模式：用卡针或杜邦线按住路由器的Reset按钮不放，然后再插上电源。持续按住Reset按钮约10秒后松开。



5.5 在Uboot中重新刷机

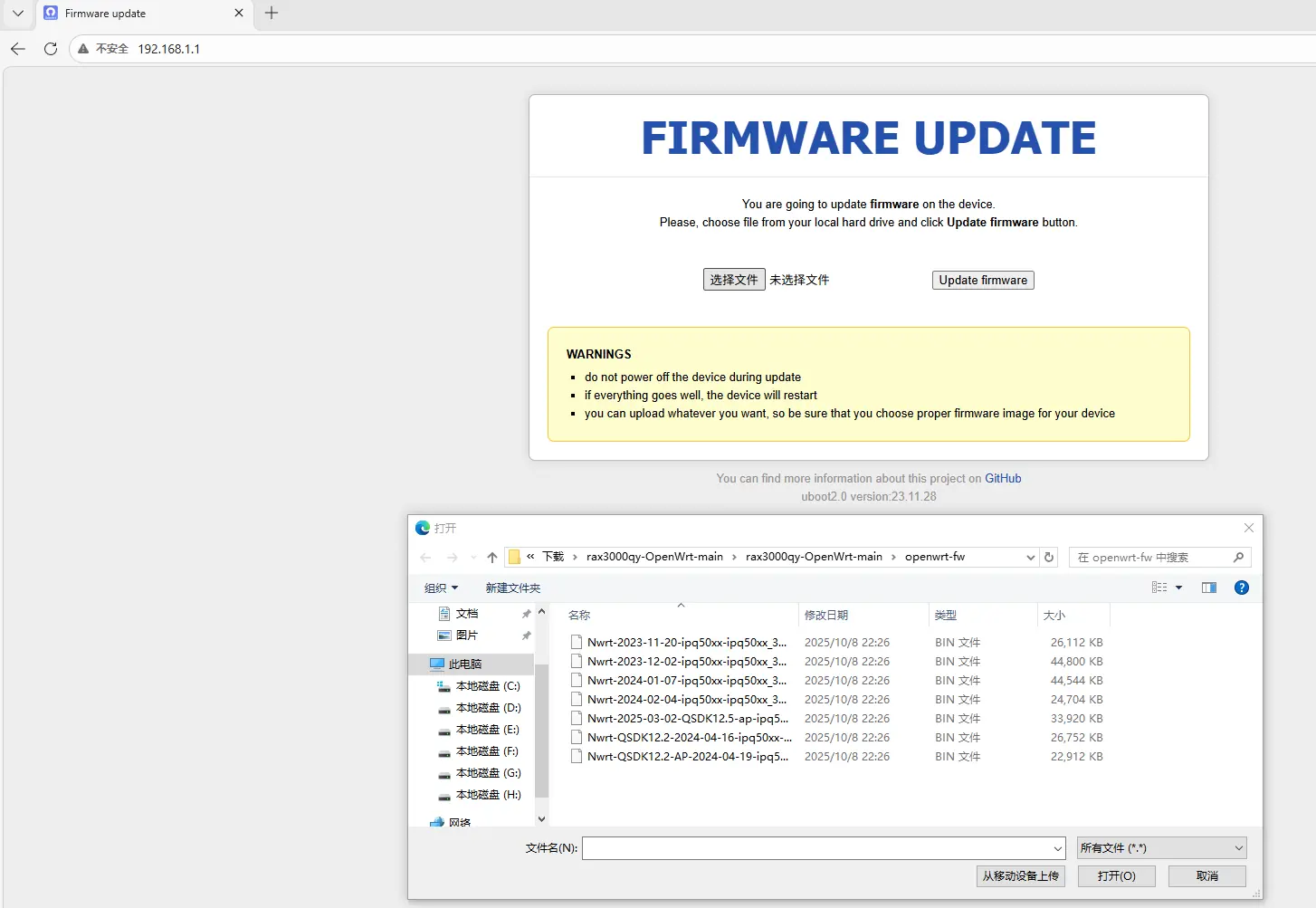

1. 访问界面：在电脑的浏览器中再次访问 "192.168.1.1"，此时会进入Uboot的 Web 界面。
2. 选择固件：在此界面中选择你希望刷入的固件文件。

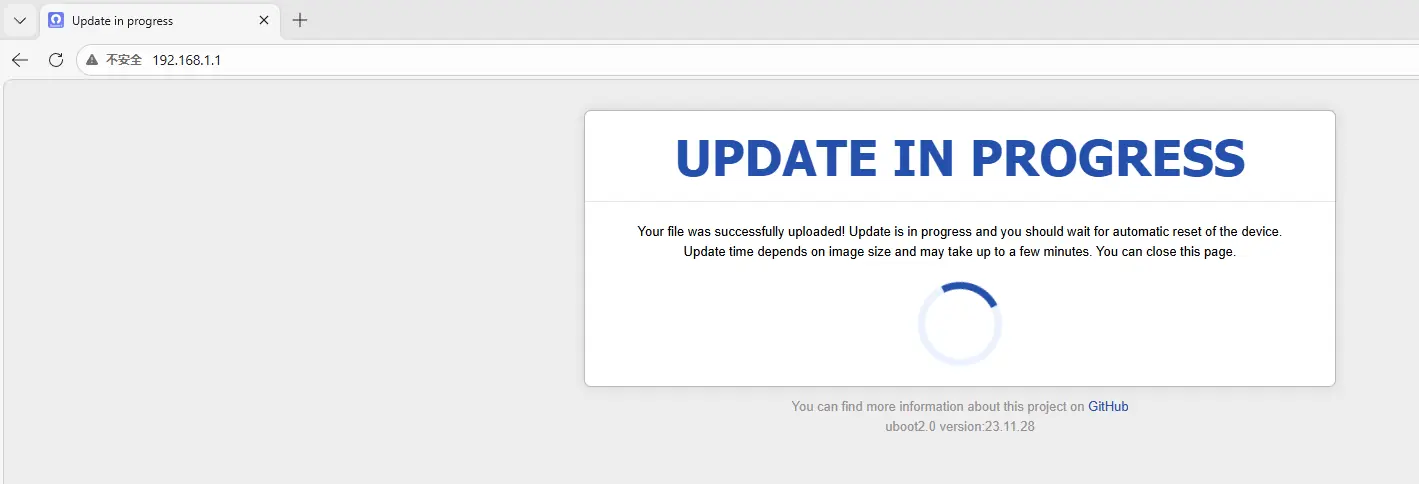

3. 开始刷写：点击“Update firmware”按钮开始刷写。





5.6 完成与恢复设置

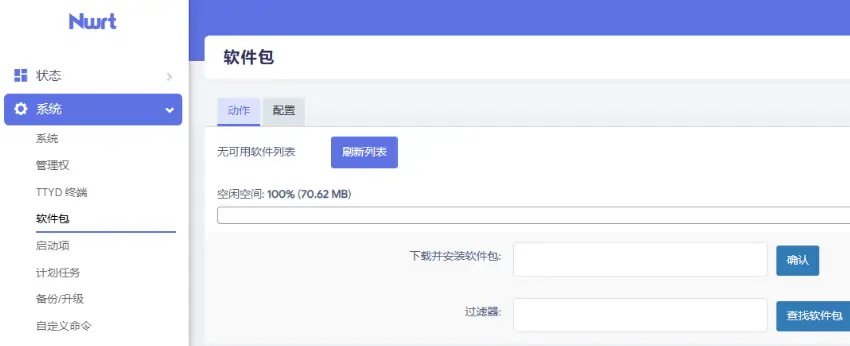

1. 等待启动：等待 1-5 分钟，刷新浏览器页面，即可看到Nwrt管理界面。
2. 登录系统：输入默认密码 "password" 登录，将拥有一个存储空间完全解放、功能完整的第三方固件路由器。

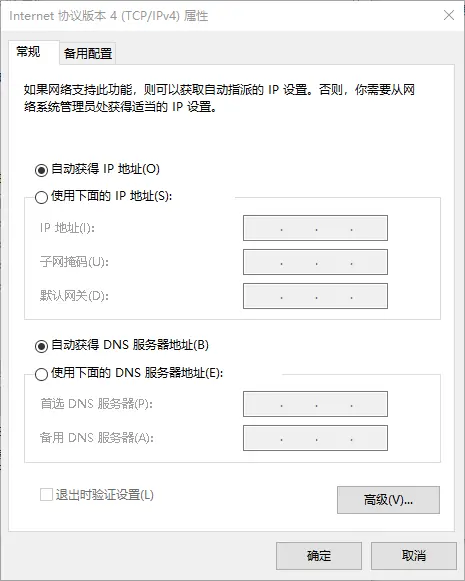

3. 恢复网络设置：一切操作完成后，请将“Internet 协议版本 4 (TCP/IPv4)”改回“自动获得 IP 地址”。
